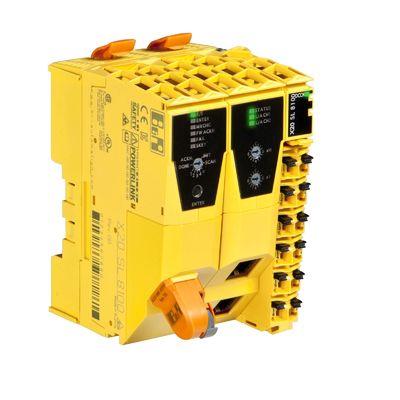

Interfacce

Powerlink

Modulo di sistema

CPU

Codice di identificazione B&R

0xDD61

Requisiti di sistema

Studio di automazione

4.0.16 o successivo

Tempo di esecuzione automatico

V3.08 o versione successiva (per la libreria AsSafety F4.06 o versione successiva)

SafeDESIGNER

3.1.0 o successivo

Rilascio di sicurezza

1.7 o successivo

pacchetto tecnologico mapp

Mappa Sicurezza 5.7.0 o successivo

Frigorifero

senza ventole

Indicatori di stato

Funzione CPU, POWERLINK, SafeKEY

Diagnostica

Funzione della CPU

Sì, con indicatore di stato LED

Powerlink

Sì, con indicatore di stato LED

SafeKEY

Sì, con indicatore di stato LED

Sostegno

Allocazione dinamica dei nodi (DNA)

- Sì, sì.

Consumo di energia

4.3 W

Dissipazione di potenza aggiuntiva causata da attuatori (resistivi) [W]

-

Certificazioni

CE

- Sì, sì.

UKCA

- Sì, sì.

Sicurezza funzionale

cULus FSPC E361559
Sistema energetico e industriale
Certificato per la sicurezza funzionale
ANSI UL 1998:2013

Sicurezza funzionale

IEC 61508:2010, SIL 3
EN 62061:2005/A2:2015, SIL 3
EN ISO 13849-1:2015, Cat. 4 / PL e
IEC 61511:2004, SIL 3

Sicurezza funzionale

EN 50156-1:2004

ATEX

Zona 2, II 3G Ex nA nC IIA T5 Gc
IP20, Ta (cfr. manuale dell'utente X20)
FTZÚ 09 ATEX 0083X

UL

cULus E115267
Apparecchiature di controllo industriali

HazLoc

cCSAus 244665
Apparecchi di controllo dei processi
per luoghi pericolosi
Classe I, divisione 2, gruppi ABCD, T5

DNV

Temperatura: da 0 a 45°C
Umidità: B ((fino al 100%)
Vibrazione: A ((0,7 g)
EMC: B ((ponte e ponte aperto)

CCS

- Sì, sì.

LR

ENV1

C.R.

- Sì, sì.

ABS

- Sì, sì.

BV

EC21B
Temperatura: 5 - 45°C
Vibrazione: 0,7 g
EMC: ponte e ponte aperto

EN ISO 13849-1:2015

Categoria

Cat. 4

PL

PL e

DC

> 94%

MTTFD per canale

2500 anni

Tempo della missione

Max. 20 anni

IEC 61508:2010,
IEC 61511:2004,
EN 62061:2013

SIL CL

SIL 3

SFF

> 90%

PFH / PFHd per canale

< 1*10-10

PFH / PFHd

openSAFETY cablato

Negliggibile

openSAFETY wireless

< 1*10-14* Numero di pacchetti SAFETY aperti per ora

PFD per canale

< 2*10-5

Intervallo di prova di prova (PT)

20 anni

Comunicazione reciproca

- Sì, sì.

Sostegno alle opzioni di messa in servizio sicura

BOOL

512

INT

64

UINT

64

DINT

64

UDINT

64

Sostegno SafeMOTION

Sì, dipende dal numero di licenze operative disponibili sul SafeKEY

Numero massimo di assi SafeMOTION

70, dipende dalla larghezza dei dati dei moduli utilizzati

Precisione del tempo

Tempo * 0,05 + tempo di ciclo dell'applicazione di sicurezza

Tempo di ciclo della classe di attività più breve

1 ms

Numero massimo di SafeNODE

100, dipende dal numero di licenze operative disponibili sul SafeKEY

Numero massimo di nodi controllati da POWERLINK

50

Scambio di dati tra CPU e controller SafeLOGIC

Larghezza massima totale dei dati per ciascuna direzione

512 byte

Numero massimo di punti dati per ogni direzione

BOOL

1024

INT

128

UINT

128

DINT

64

UDINT

64

Scambio di dati tra SafeDOMAIN e SafeDOMAIN

Utilizzare come gestione SafeDOMAIN

Sì, a partire da Map Safety 5.10.0 e aggiornamento hardware 2.2.1.0

Utilizzare come SafeDOMAIN collegato

Sì, a partire da Map Safety 5.10.0 e aggiornamento hardware 2.2.1.0

Larghezza massima totale dei dati per ciascuna direzione

64 byte

Numero massimo totale di punti dati per ogni direzione

16

Numero massimo di punti dati per ogni direzione

BOOL

128

INT

16

UINT

16

DINT

16

UDINT

16

Numero massimo di SafeDOMAIN di gestione collegati

Iniziamo con la mappatura della sicurezza 5.10.0 e aggiornamento hardware 2.2.1.0: 10

Risorse disponibili per le voci della finestra di informazioni SafeDESIGNER

Instanze FB

4096

Memoria dei marcatori

262,144 byte

Memoria di stack

32,768 byte

Memoria per dati di ingresso sicuri

6144 byte

Memoria per dati di uscita sicuri

2048 byte

Memoria per i dati di input standard

1024 byte

Memoria per i dati di uscita standard

1024 byte

Numero di marcatori

16,382

Valori limite aggiuntivi SafeDESIGNER

Numero massimo di tipi di blocchi di funzioni

512

Numero massimo di variabili di forza

64

Numero massimo di variabili con stato variabile

1023

Voltaggio di ingresso

24 VDC -15% / +20%

Corrente di ingresso

Max. 0,25 A

Fusibili

-

Protezione contro la polarità inversa

- Sì, sì.

Autobus di campo

Nodo controllato da POWERLINK

Variante

2x porta RJ45 blindata (hub)

Lunghezza della linea

Max. 100 m tra 2 nodi (lunghezza del segmento)

Tasso di trasferimento

100 Mbit/s

Trasferimento

Strato fisico

100BASE-TX

di larghezza uguale o superiore a 20 mm

- Sì, sì.

a coppia completa

- No, no.

Autonegoziazione

- Sì, sì.

Auto-MDI/MDIX

- Sì, sì.

Min. tempo di ciclo

Autobus di campo

200 μs

Orientazione di montaggio

Orizzontale

- Sì, sì.

Verticale

- Sì, sì.

Elevazione dell'impianto sul livello del mare

Da 0 a 2000 m, senza limitazioni

Grado di protezione secondo la norma EN 60529

IP20

Temperatura

Operazione

Orientamento di montaggio orizzontale

0 a 60°C

Orientazione di montaggio verticale

Da 0 a 45°C

Degradante

-

Immagazzinamento

-40 a 85°C

Trasporti

-40 a 85°C

Umidità relativa

Operazione

5-95%, non condensante

Immagazzinamento

5-95%, non condensante

Trasporti

5-95%, non condensante

Nota

Ordina la gamma di funzioni SafeKEY e SafeLOGIC usando il configuratore X20MK.
X20 piastra di copertura (a destra) inclusa nella consegna
Blocco terminale X20 a 12 pin, con chiave di sicurezza, incluso nella consegna
Copertura SafeKEY inclusa nella consegna

Dimensioni

Larghezza

62.5+0.2 mm

Altezza

99 mm

Profondezza

75 mm

Peso

190 g
