Modulo I/O

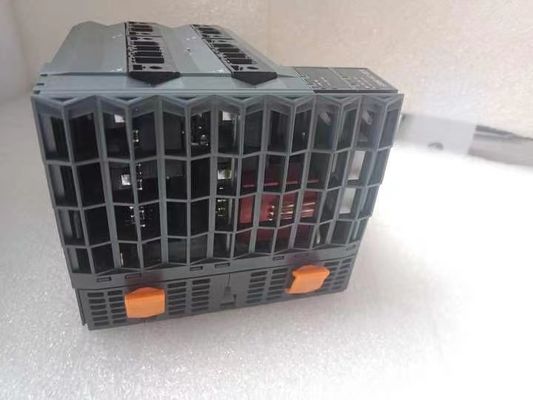

Modulo di misurazione e sincronizzazione dell'energia X20

Codice di identificazione B&R

0x2433

Indicatori di stato

Stato del canale, stato di funzionamento, stato del modulo

Diagnostica

Funzionamento/errore del modulo

Sì, con indicatore di stato LED e software

Importi analogici

Sì, utilizzando l'indicatore di stato LED (intervallo di misura degli ingressi analogici)

Fabbricazione di apparecchiature per il controllo delle emissioni

Sì, con indicatore di stato LED e software

Categoria di sovratensione

II

Consumo di energia

Autobus

1.4 W

I/O interni

4 W

Dissipazione di potenza aggiuntiva causata da attuatori (resistivi) [W]

-

Certificazioni

CE

- Sì, sì.

UKCA

- Sì, sì.

ATEX

Zona 2, II 3G Ex nA nC IIA T5 Gc
IP20, Ta (cfr. manuale dell'utente X20)
FTZÚ 09 ATEX 0083X

UL

cULus E115267
Apparecchiature di controllo industriali

HazLoc

cCSAus 244665
Apparecchi di controllo dei processi
per luoghi pericolosi
Classe I, divisione 2, gruppi ABCD, T5

KC

- Sì, sì.

Quantità

5

Variante

FET di fonte di corrente

Voltaggio nominale

24 VDC

Voltaggio di commutazione

24 VDC -15% / +20%

Corrente nominale di uscita

0.1 A

Corrente nominale totale

0.5 A

Tipo di connessione

connessioni a 1 filo

Circuito di uscita

Fonte

Protezione dell'uscita

Disattivazione termica in caso di sovraccarico o cortocircuito

Status diagnostico

Monitoraggio dell'output con ritardo di 10 ms

Corrente di perdita quando l'uscita è spenta

5 μA

Tensione residua

< 0,3 V a 0,1 A di corrente nominale

Corrente di cortocircuito di picco

< 2 A

Accensione in caso di spegnimento da sovraccarico o di cortocircuito

Circa 10 ms, a seconda della temperatura del modulo

Ritardo di commutazione

0 → 1

< 300 μs

1 → 0

< 300 μs

Frequenza di cambio

Carico resistivo

Max. 100 Hz

Tensione di isolamento tra canale e bus

500 Veff

Quantità

1

Variante

Relay / contatto di cambio

Voltaggio nominale

30 VDC / 240 VAC

Frequenza nominale

DC / da 45 a 63 Hz

Capacità di scambio

Un minuto.

10 mA / 5 VDC

- Max, ti prego.

30 W / 240 VAC

Corrente nominale di uscita

1 A a 30 VDC / 1 A a 240 VAC

Fornitore di alimentazione dell'attuatore

Servizi esterni

Voltaggio di commutazione

Max. 60 VDC / 250 VAC

Ritardo di commutazione

0 → 1

≤ 10 ms

1 → 0

≤ 10 ms

Durata di vita

Meccanica

Min. 10 x 106 ops.

Altri dispositivi

Min. 60 x 103ops. (NC) a 1 A.
Min. 30 x 103ops. (NO) a 1 A.

Resistenza al contatto

Max. 100 mΩ

Circuito di protezione

Interno

Nessuna

Servizi esterni

Nessuna

DC

Diodo inverso, combinazione RC o VDR

Climatizzazione

Combinazione RC o VDR

Tensione di isolamento

Canale - Canale

1000 VAC / 1 min

Canale - Autobus

4000 VAC / 1 min

Canali

8

Input

120 VAC / 480 VAC

Tipo di input

Con una sola spina

Risoluzione del convertitore digitale

± 15 bit

Tempo di conversione

50 Hz

20 ms

60 Hz

16.67 ms

Segnale di ingresso ammissibile

Max. 132 VAC / 528 VAC

Formato di uscita

± 120 VAC

1 LSB = 0x0001 = 5,707 mV

±480 VAC

1 LSB = 0x0001 = 22,787 mV

Valore digitale in uscita durante il sovraccarico

Superamento

0x7FFF

Sottostiglio

0x8001

Metodo di conversione

SAR

Filtro di ingresso

Frequenza di taglio

10 kHz

Inclinazione

60 dB

Drift di guadagno massimo

00,02% per °C

Drifto di spostamento massimo

00,003% per °C

Interconnessione tra i canali

-70 dB

Non linearità

≤ 0,5% a 45-65 Hz

Protezione da scosse elettriche

Impedanza di protezione secondo la norma EN 61131-2

Tensione di prova tra canale e bus (prova di tipo)

3700 Veff

Formato di uscita

INT

Impedanza di ingresso nel campo di segnale

Circa 3 MΩ

Max. errore a 25°C

Guadagno

00,09%

Compensazione

00,03%

Protezione degli ingressi

Protezione da sovratensione

Canali

3

Input

1 A / 5 A AC

Tipo di input

Trasformatori di corrente isolati secondo il principio di compensazione con sensore magnetico, per collegare un trasformatore esterno

Risoluzione del convertitore digitale

± 15 bit

Tempo di conversione

50 Hz

20 ms

60 Hz

16.67 ms

Segnale di ingresso ammissibile

Max. 1,5 A / 7,7 A

Formato di uscita

± 1 A

1 LSB = 0x0001 = 189,903 μA

± 5 A

1 LSB = 0x0001 = 949,513 μA

Valore digitale in uscita durante il sovraccarico

Superamento

0x7FFF

Sottostiglio

0x8001

Metodo di conversione

SAR

Filtro di ingresso

Frequenza di taglio

10 kHz

Inclinazione

60 dB

Drift di guadagno massimo

00,07% per °C

Drifto di spostamento massimo

00,003% per °C

Interconnessione tra i canali

-70 dB

Non linearità

≤ 0,5% a 45-65 Hz

Tensione di isolamento tra canale e bus

500 Veff

Formato di uscita

INT

Max. errore a 25°C

Guadagno

00,2%

Compensazione

00,05%

Supercorrente termica

15 x INom per 0,2 s

Supercorrente monitorata

4 x INom

Impedanza di ingresso

Intervallo di misurazione 1 A

Max. 30 mΩ

Intervallo di misura 5 A

Max. 10 mΩ

Isolamento elettrico

Bus isolato dall'alimentazione I/O e dagli ingressi e dalle uscite digitali

Importi e uscite digitali isolati l'uno dall'altro

Orientazione di montaggio

Orizzontale

- Sì, sì.

Verticale

- Sì, sì.

Elevazione dell'impianto sul livello del mare

da 0 a 2000 m

Nessuna limitazione

> 2000 m

Riduzione della temperatura ambiente di 0,5°C per 100 m

Grado di protezione secondo la norma EN 60529

IP20

Temperatura

Operazione

Orientamento di montaggio orizzontale

0 a 60°C

Orientazione di montaggio verticale

0 a 50°C

Degradante

Cfr. sezione " Derating ".

Immagazzinamento

-40 a 85°C

Trasporti

-40 a 85°C

Umidità relativa

Operazione

5-95%, non condensante

Immagazzinamento

5-95%, non condensante

Trasporti

5-95%, non condensante

Nota

Ordina 2x blocco terminale X20TB12 separatamente.
Ordina separatamente il blocco terminale TB3102 a due viti e il blocco terminale TB3104 a due viti.

Pistola

87.5+0.2 mm
